可重构超宽带MIMO穿墙雷达系统
技术领域：光电磁一体化
成果描述：
随着城市化建设的推进，城市人口急剧膨胀，地震等灾后废墟生命探测需求急剧增加；此外，城市建筑室内遮蔽空间危险人体目标探测，也是城市反恐作战信息感知的核心之一。阵列穿墙雷达利用电磁波“透视”能力获取遮蔽空间目标信息，具有较强复杂环境适应能力与较高实时探测能力，是遮蔽空间人体目标探测的重要手段，广泛应用于灾害救援、反恐作战等场景。
通过宽带天线单元小型化及阵列拓扑优化设计、模块化宽频带射频前端设计、低功耗高性能数据采集与信息处理平台等雷达系统关键技术突破，实现远距离离墙穿透探测和近距离贴墙三维探测，为二维/三维穿墙雷达障碍物穿透、多目标探测识别与跟踪、高精度定位、墙后建筑结构重建等障碍物后方的侦测任务。
（a）贴墙模式 （b）离墙模式
图1 可重构超宽带MIMO穿墙雷达实物
可重构超宽带MIMO穿墙雷达关键指标：
(1) 8发8收可拆卸MIMO架构、全相参，线性调频连续波；
(2) 工作带宽：≥1GHz；
(3) 发射功率：贴墙模式≥20dBm，离墙模式≥30dBm；
(4) 输出功率平坦度：≤±1dB；
(5) 收发隔离度：贴墙模式≥40dB，离墙模式≥50dB；
(6) 单阵元天线增益：≥8dBi；
(7) 远距离发射天线增益：≥15dBi；
(8) 接收增益：≥64dB；
（9）接收增益可调范围：≥30dB；
应用情况：
(1)超宽带MIMO穿墙雷达室内目标定位
所研制穿墙雷达可以应用于地震、滑坡、泥石流中的掩埋人体搜救，可有效提高搜救效率；还可用于城市反恐中的恐怖分子定位，降低人员伤亡概率。

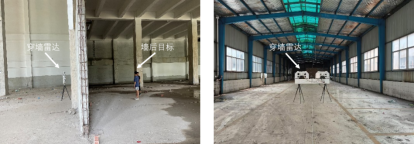

（a）穿墙探测场景 （b）目标定位结果
图2 超宽带MIMO穿墙雷达动目标实时定位
(1)超宽带MIMO穿墙雷达室内目标跟踪
可用于城市反恐中的恐怖分子运动轨迹跟踪，降低人员伤亡概率。
（a）穿墙探测场景 （b）目标定位结果
图3 超宽带MIMO穿墙雷达动目标实时定位
